¶ 📊 Dashboard – Visão Geral
A Dashboard do Portal é o principal ponto de acompanhamento operacional, reunindo indicadores de rede, ONUs, contratos, serviços e eficiência de instalações.
Cada cliente pode personalizar sua própria visualização através de views, organizando os relatórios conforme sua necessidade.
¶ ⚙️ Personalização de Views
A dashboard permite a criação de múltiplas views personalizadas, possibilitando ao cliente:
- Escolher quais relatórios deseja visualizar
- Organizar os cards na tela
- Criar visões específicas (ex: Operação, NOC, Comercial)
📍 A configuração é feita através do ícone de engrenagem (⚙️) no canto superior.
⚠️ O detalhamento da criação e edição de views será abordado em um documento específico.
¶ 🧭 View Padrão – Geral
Por padrão, ao acessar a dashboard, o sistema apresenta a View Geral, contendo:
- Filtros globais
- Indicadores de ONUs
- Métricas de contratos
- Status de OLTs
- Status de serviços
- Indicadores de instalação

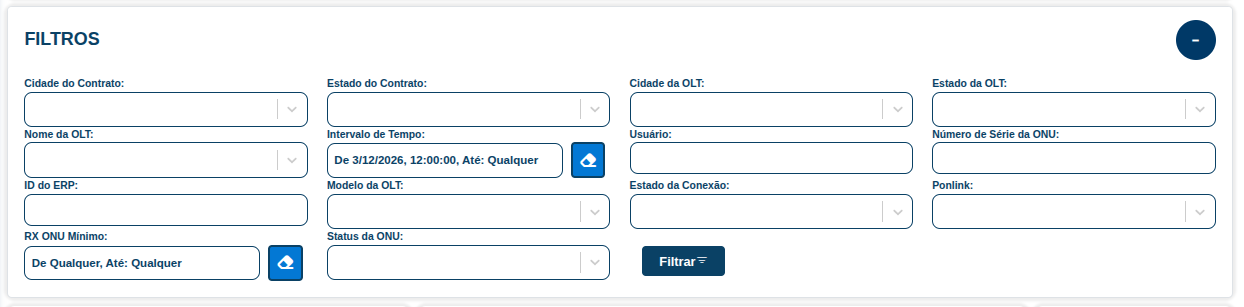

¶ 🔎 Filtros da Dashboard
Os filtros permitem refinar todas as informações exibidas na dashboard.
¶ Principais filtros disponíveis:
- Cidade do Contrato
- Estado do Contrato
- Cidade da OLT
- Estado da OLT
- Nome da OLT
- ID do ERP
- Modelo da OLT
- Usuário
- Número de Série da ONU
- Status da ONU
- Status da Conexão
- Ponlink
- Intervalo de Tempo
- RX ONU (mínimo/máximo)
📌 Os filtros impactam todos os relatórios da tela simultaneamente.

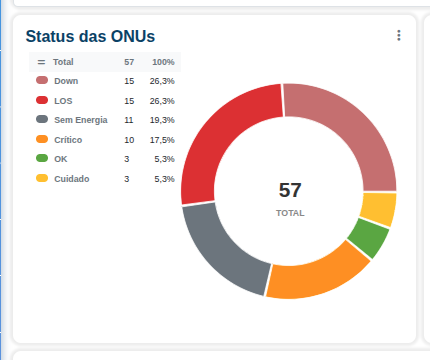

¶ 📡 Status das ONUs
Apresenta a distribuição das ONUs por status:
- 🔴 Down
- 🔴 LOS
- ⚫ Sem Energia
- 🟠 Crítico
- 🟢 OK
- 🟡 Cuidado
📌 Permite uma visão rápida da saúde da base de ONUs.

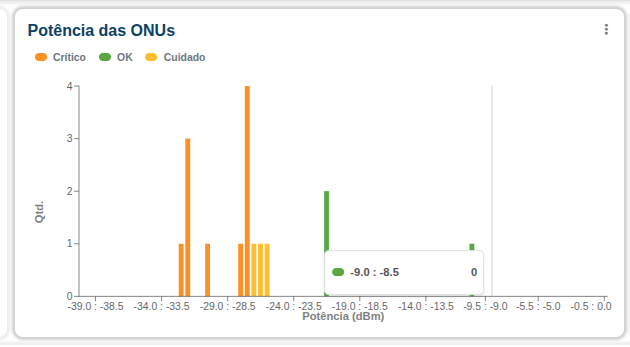

¶ 📶 Potência das ONUs
Gráfico que demonstra a distribuição da potência RX das ONUs.
Classificação:
- 🟢 OK
- 🟡 Cuidado
- 🔴 Crítico
📌 Utilizado para identificar problemas de sinal óptico.

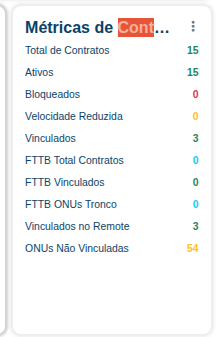

¶ 📑 Métricas de Contratos
Este painel apresenta uma visão consolidada dos contratos e sua relação com equipamentos e topologias.
¶ Indicadores disponíveis:
-
Total de Contratos
Quantidade total de contratos importados no sistema. -
Contratos Ativos
Total de contratos com status ativo. -
Contratos Bloqueados
Total de contratos com status bloqueado. -
Velocidade Reduzida
Total de contratos com redução de velocidade aplicada. -
Contratos Vinculados
Total de contratos que possuem um equipamento associado.
¶ Topologia FTTB
-
FTTB Total Contratos
Total de contratos que pertencem à topologia FTTB. -
FTTB Vinculados
Total de contratos FTTB que estão vinculados a equipamentos. -
FTTB ONUs Tronco
Total de ONUs configuradas como tronco na topologia FTTB.
¶ Remote ACS
-
Vinculados no Remote
Total de equipamentos vinculados ao Remote ACS.
¶ ONUs
- ONUs Não Vinculadas
Total de ONUs que ainda não possuem vínculo com o Remote ACS.
📌 Este painel é essencial para análise de:
- Aderência entre contratos e equipamentos
- Situação operacional da base
- Estrutura de rede (FTTB)
- Integração com ACS

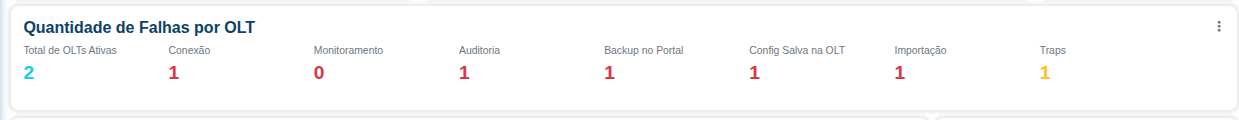

¶ 🚨 Quantidade de Falhas por OLT
)
Apresenta falhas identificadas nas OLTs:
- Conexão
- Monitoramento
- Auditoria
- Backup no portal
- Configuração salva
- Importação
- Traps
📌 Ideal para acompanhamento de problemas na infraestrutura.

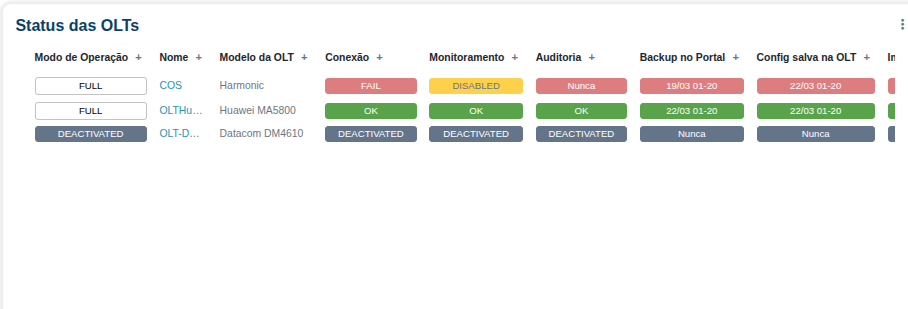

¶ 🖥️ Status das OLTs
Lista detalhada das OLTs com:
- Modo de operação
- Modelo
- Status de conexão
- Monitoramento
- Auditoria
- Backup
- Configuração
📌 Permite identificar rapidamente OLTs com falhas ou desativadas.

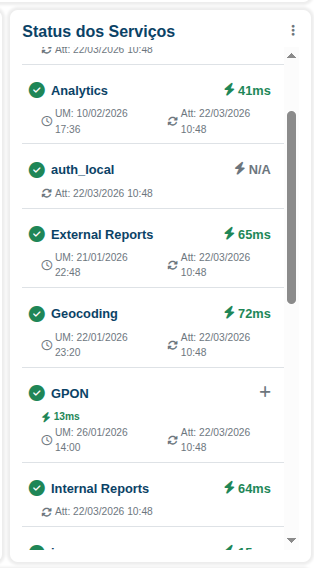

¶ 🔧 Status dos Serviços
Este painel apresenta o monitoramento em tempo real dos serviços do sistema, exibindo:
- Status de disponibilidade
- Tempo de resposta (ms)
- Última atualização (Att)
- Última comunicação/uso (UM)
¶ 📊 Interpretação dos dados
- Tempo (ms) → indica o tempo de resposta do serviço
- N/A → serviço sem medição de latência (ou não aplicável)
- UM (Última Medição) → última vez que o serviço foi utilizado
- Att (Atualização) → última verificação do status
¶ 📡 Lista de Serviços Monitorados
| Serviço | Tempo | Última Medição (UM) | Última Atualização | Descrição |
|---|---|---|---|---|
| Access Point | N/A | - | 22/03/2026 10:24 | Serviço relacionado a pontos de acesso |
| Analytics | 46ms | 10/02/2026 17:36 | 22/03/2026 10:24 | Processamento de dados e indicadores |
| auth_local | N/A | - | 22/03/2026 10:24 | Autenticação local do sistema |
| External Reports | 62ms | 21/01/2026 22:48 | 22/03/2026 10:24 | Geração de relatórios externos |
| Geocoding | 73ms | 22/01/2026 23:20 | 22/03/2026 10:24 | Serviço de geolocalização |
| GPON | 13ms | 26/01/2026 14:00 | 22/03/2026 10:24 | Integração com equipamentos GPON |
| Internal Reports | 65ms | - | 22/03/2026 10:24 | Relatórios internos do sistema |
| ip_server | 22ms | 05/03/2026 08:30 | 22/03/2026 10:24 | Gerenciamento de IPs |
| MapIntegration | 834ms | 19/03/2026 20:42 | 22/03/2026 10:24 | Integração com sistemas de mapas (ex: Ozmap, Geogrid) |
| Massive | 793ms | 09/02/2026 23:27 | 22/03/2026 10:24 | Execução de ações massivas |
| Monitoring | 32ms | 27/02/2026 02:00 | 22/03/2026 10:24 | Monitoramento geral do sistema |
| Remote ACS | 69ms | 08/01/2026 23:06 | 22/03/2026 10:24 | Integração com ACS remoto |
| Reports | 302ms | 09/02/2026 23:27 | 22/03/2026 10:24 | Geração de relatórios |
| TrapsMonitoring | 31ms | 09/02/2026 23:42 | 22/03/2026 10:24 | Monitoramento de traps SNMP |
📌 Este painel é fundamental para:
- Identificar lentidão em integrações
- Validar disponibilidade dos serviços
- Detectar falhas operacionais rapidamente
- Apoiar times de NOC e suporte

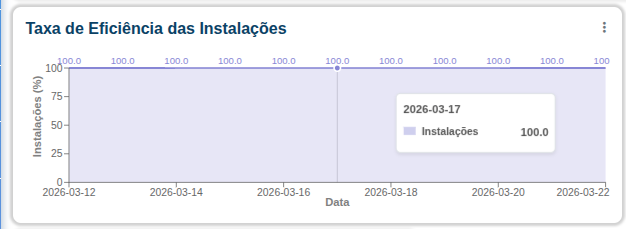

¶ 📈 Taxa de Eficiência das Instalações
Indicador de eficiência das instalações ao longo do tempo.
📊 Mede:
- Instalações com sucesso
- Falhas
- Evolução diária

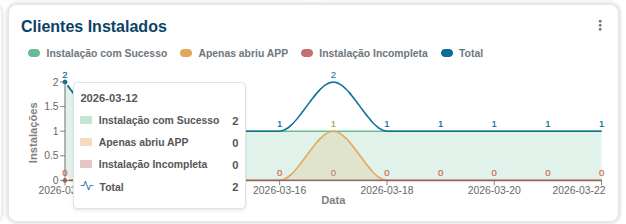

¶ 👥 Clientes Instalados
Mostra o comportamento das instalações:
- 🟢 Instalação com sucesso
- 🟡 Apenas abriu APP
- 🔴 Instalação incompleta
📌 Muito utilizado para acompanhamento de equipes de campo.

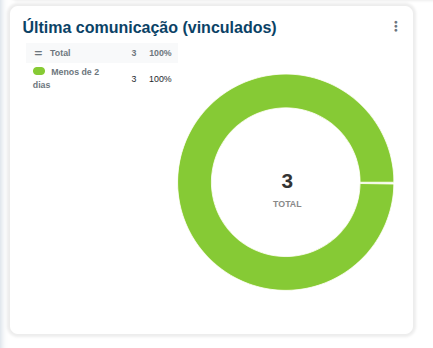

¶ 📡 Última Comunicação (Vinculados)
Exibe o tempo desde a última comunicação das ONUs vinculadas.
📌 Ajuda a identificar:
- Equipamentos offline
- Problemas de comunicação recentes
¶ 📌 Considerações Gerais
- A dashboard é totalmente dinâmica e filtrável
- Todos os relatórios são impactados pelos filtros
- As informações são atualizadas conforme integração com OLT, ACS e sistemas externos
- Pode ser adaptada conforme necessidade do cliente via views personalizadas
