¶ 🧭 Sumário do Ponlink
O Sumário do Ponlink apresenta uma visão consolidada da PON ativa em determinada OLT, exibindo o status geral das ONUs conectadas, sua potência óptica e estatísticas de desempenho.
Essa tela é essencial para monitoramento óptico, auditoria de integrações e identificação de eventos massivos na rede.
¶ ⚙️ Visão Geral

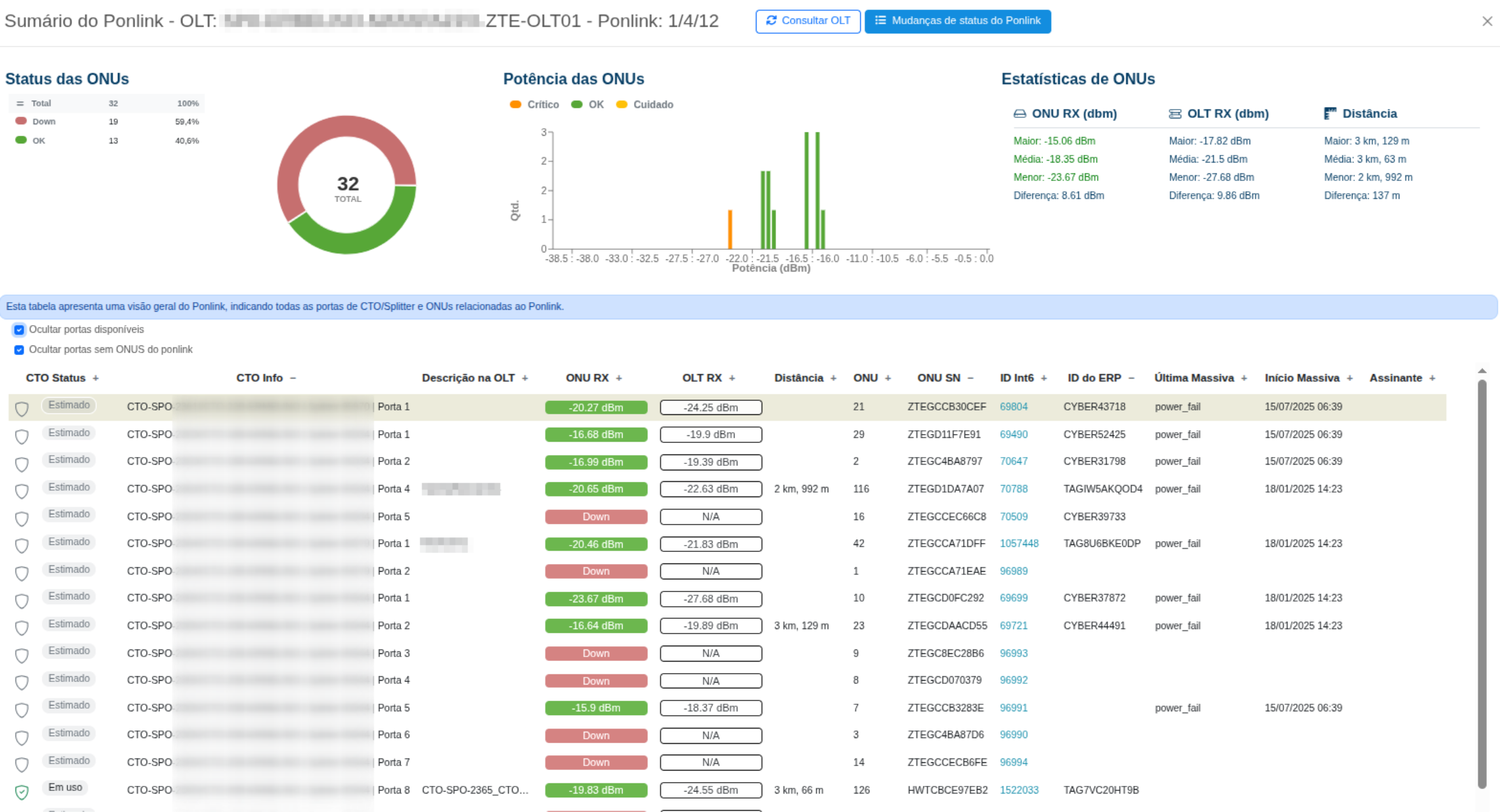

Quando acionado o recurso de Sumário de ponlink a Pon do cliente será exibida com os elementos principais na tela:
- Status das ONUs — percentual de ONUs ativas e inativas (Down).
- Potência das ONUs (RX) — distribuição visual das potências medidas em dBm.
- Estatísticas gerais — média, mínimo e máximo das leituras ópticas.
- Tabela detalhada — relação entre CTOs, ONUs, distâncias e identificadores.
¶ 🔦 Potência das ONUs
O gráfico de potência óptica (RX) exibe a distribuição dos sinais medidos pelas ONUs.
Ele permite identificar rapidamente:
- ONUs com sinal fraco;
- Diferença acentuada de potência entre clientes;
- Padrões de degradação que podem indicar problemas no splitter.
📈 No exemplo, a maioria das ONUs opera entre -15 e -19 dBm.
¶ 📉 Estatísticas de ONUs
| Métrica | Descrição |
|---|---|
| 📉 ONU RX | Exibe as potências ópticas recebidas pelas ONUs (dBm), apresentando os valores mínimo, máximo e médio registrados. Esses dados permitem comparar o desempenho individual de cada ONU e identificar variações significativas no sinal.) |
| 📈 OLT RX | Mostra as leituras de potência óptica realizadas pela OLT, também com cálculo de mínimo, máximo e média. A comparação entre OLT RX e ONU RX auxilia na validação do equilíbrio óptico da rede |
| 📏 Distância | Indica a distância estimada entre cada ONU e a OLT (em metros), com estatísticas de menor, maior e média distância. Essas informações ajudam a correlacionar perdas ópticas com o comprimento físico do enlace. |
📌 Análise rápida:
- Diferenças entre ONUs da mesma PON sugerem desequilíbrio óptico.
- Diferença alta de OLT RX vs ONU RX pode indicar perdas no enlace ou na fusão.
¶ 🧩 Tabela Detalhada de CTOs e ONUs
A tabela principal lista as portas da CTO em uso e as ONUs associadas.
Ela serve para correlacionar dados cadastrais (CTO, porta e assinante) com parâmetros técnicos de operação.
| CTO | Status | ONU RX | OLT RX | Distância | Assinante |
|---|---|---|---|---|---|
| CTO-1 | Splitter 01 | Porta 2 | 🟢 OK | -16.6 dBm | -19.8 dBm | 3 km | Cliente ativo |
| CTO-1 | Splitter 01 | Porta 5 | 🔴 Down | N/A | N/A | — | Sem leitura |
📋 Dicas de leitura:
- 🟢 OK — ONU ativa e comunicando normalmente.
- 🔴 Down — ONU inativa (pode estar desligada ou sem link óptico).
- ⚪ Estimado — posição inferida pelo sistema, sem leitura direta.
¶ ✅ Boas Práticas
- Compare a diferença de ONU RX vs OLT RX para avaliar equilíbrio óptico.
- Analise tendências de degradação (variações de 2–3 dB ao longo do tempo).
- Utilize junto ao Diagnóstico GPON para confirmar status individual das ONUs.
- Acompanhe o campo Última Massiva para identificar quando o sistema realizou a última leitura automática.
