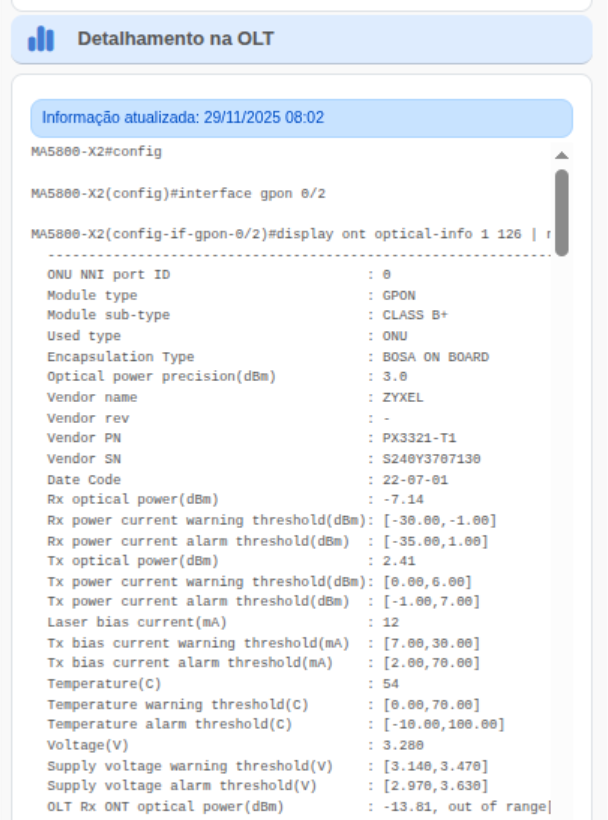

¶ 🔍 Detalhamento na OLT
O bloco Detalhamento na OLT apresenta informações técnicas coletadas diretamente da OLT (Huawei MA5800, Fiberhome, Nokia, ZTE, Datacom, entre outras).
O conteúdo exibido muda conforme o modelo da OLT, a versão da placa PON e o que cada ONU suporta via OMCI.
Este bloco é essencial para análises mais avançadas feitas por Engenharia, NOC e Suporte Nível 2/3, permitindo identificar problemas ópticos, comportamentais e de configuração da ONU diretamente na infraestrutura GPON.
¶ 🧩 O que esse bloco apresenta?
O detalhamento na OLT geralmente inclui:
¶ 🔦 Informações ópticas avançadas
- Potência RX da ONU medida na OLT
- Potência TX da ONU
- Potência RX/TX da porta da OLT
- Corrente do laser (Laser Bias)
- Temperatura do módulo óptico
- Voltagem interna do transmissor
- Limiares de alarme e warning configurados na placa PON
Esses parâmetros ajudam a determinar estabilidade do sinal e saúde do módulo óptico.
¶ ⚙️ Estado da ONU na OLT
Informações como:
- Estado operacional (online / offline)
- Método de autenticação (SN, LOID etc.)
- Distância calculada até a OLT
- Motivo da última queda (dying-gasp, LOS, LOF, LOA…)
- Tempo online
- Perfis aplicados (line profile / service profile)
- Modo de gerenciamento (OMCI / TR-069)
Esses dados permitem confirmar se a ONU está corretamente autenticada e funcionando dentro dos parâmetros definidos pelo provedor.
¶ 🌐 Portas Ethernet da ONU
Dependendo do modelo da ONU e da OLT, podem ser exibidas:
- Portas 1 a 4
- Status (UP/DOWN)
- Velocidade (10/100/1000 Mbps)
- Duplex
- Políticas de mismatch ou QinQ
- Estados específicos para VoIP/POTS
Essas informações são essenciais para identificar problemas de rede interna:
- Porta desconectada
- Cabo ruim
- Negociação incorreta
- Equipamento do cliente travado
¶ 💡 Detalhes do módulo óptico da OLT
O detalhamento exibe também informações do SFP da porta PON, como:
- Status do módulo (Online, Normal, Fault)
- Temperatura
- Bias atual
- Potência TX
- Fabricante, data de produção, part number
- Classe óptica (B+, C+, C++)
- Distância máxima suportada
- Diagnóstico digital (DDM)
Esses dados ajudam a equipe a identificar defeito no SFP ou comportamento anormal da porta PON.
¶ 🛠️ Configurações de serviço
Dependendo do fabricante, o bloco pode exibir:
- VLAN e prioridade mapeadas nos GEM Ports
- T-CONTS associados
- QoS aplicado (PQ, WRR etc.)
- Modo de multicast/IGMP
- Configurações VoIP (POTS)
- TR069 / gerenciamento remotos
Essas informações confirmam se a configuração da ONU está alinhada ao perfil utilizado pelo provedor.
¶ 🎯 Para que serve isso no suporte?
A equipe de suporte utiliza o detalhamento da OLT para:
¶ ✔ Diagnosticar quedas e instabilidades
- Verificar motivo da queda (dying-gasp = falta de energia)
- Identificar LOS/LOF (falha no sinal óptico)
- Confirmar variações de potência RX
¶ ✔ Validar se a ONU está configurada corretamente
- Perfis aplicados
- VLAN e GEM corretos
- Autenticação SN ou LOID
¶ ✔ Avaliar problemas internos do cliente
- Porta LAN em DOWN
- Velocidade negociada incorretamente
- Porta travada
¶ ✔ Identificar problemas no módulo óptico da OLT
- TX Power fora da faixa
- Bias alterando
- Temperatura elevada
- Módulo em estado "Fault"
¶ ✔ Validar comportamento do equipamento
- Distância alterando
- Temperatura da ONU
- CPU/memória da ONU
¶ 📝 Observação importante
Nem todos os provedores vão enxergar todas as informações.
O detalhamento depende de:
- Modelo e fabricante da OLT
- Versão do firmware da OLT
- Tipo de módulo GPON/XPON
- Capacidades OMCI do modelo da ONU
- Perfis do provedor (Line Profile / Service Profile)
Assim, o bloco é dinâmico: cada ambiente exibe somente o que a OLT suporta entregar.
¶ 📌 Resumo final
O bloco Detalhamento na OLT é a fonte mais profunda de informação sobre a ONU dentro da rede GPON.
Ele permite que o suporte analise:
- Sinal óptico real
- Histórico operacional
- Portas LAN
- Configurações de serviço
- Estado do módulo óptico da OLT
- Motivos de quedas
E é uma ferramenta indispensável para diagnósticos avançados.
