¶ 🔦 Leituras de Potência

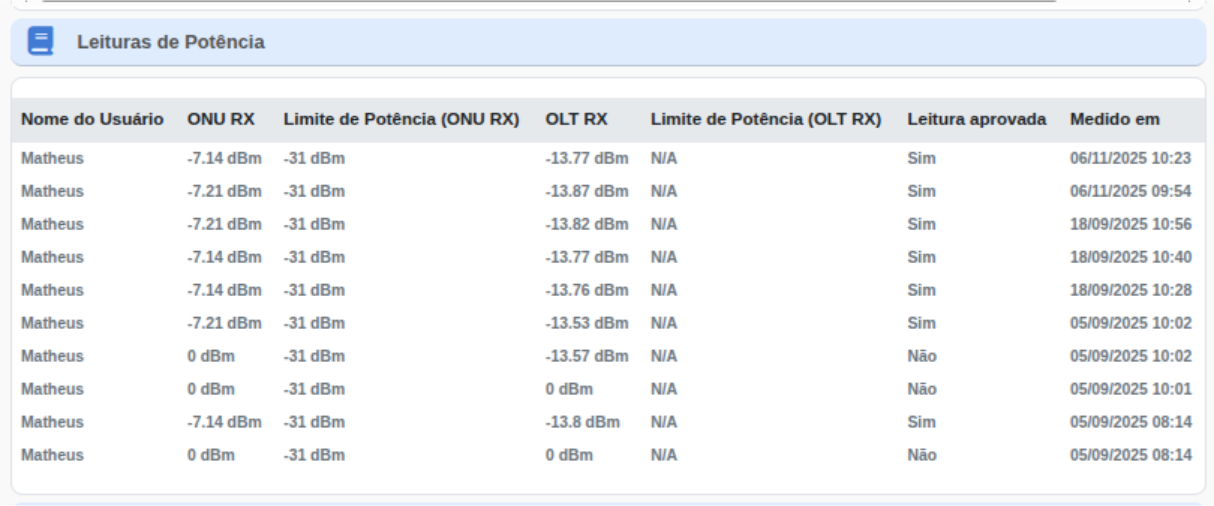

O quadro Leituras de Potência apresenta o histórico das últimas medições ópticas tanto da ONU quanto da OLT, permitindo avaliar a estabilidade do sinal ao longo do tempo.
Essa visão é essencial para identificar quedas de sinal, variações atípicas, problemas de fibra, conectores sujos ou intermitência óptica.
¶ 🧭 O que é exibido?
Cada linha representa uma leitura de potência registrada automaticamente pela plataforma.
São exibidos:
- Usuário que fez a leitura (ou processo automático)
- Potência RX medida na ONU
- Limite de potência esperado para a ONU
- Potência RX medida pela OLT
- Limite de potência esperado para a OLT
- Validação se a leitura está dentro do permitido
- Data e horário exato da coleta
¶ 📘 Explicação dos Campos
| 📌 Campo | 📄 Descrição |
|---|---|
| Nome do Usuário | Responsável pela leitura. Pode ser um usuário do portal ou um processo automático do sistema. |
| ONU RX | Potência óptica recebida pela ONU no momento da medição. Valores típicos de operação estão entre -8 dBm e -24 dBm. |
| Limite de Potência (ONU RX) | Faixa de operação segura da ONU. Usado para validar se o valor atual está dentro do normal. |
| OLT RX | Potência óptica que a OLT está recebendo da ONU. Indica como a luz da ONU está chegando na OLT — importante para validar estabilidade. |
| Limite de Potência (OLT RX) | Faixa segura definida para a leitura de RX da OLT. Em alguns casos pode aparecer como N/A, dependendo da OLT ou do modelo da ONU. |
| Leitura Aprovada |
Indica se a leitura está dentro dos parâmetros aceitáveis:
• Sim – Dentro do limite • Não – Fora do limite ou inconsistente Usado para identificar leituras que representam risco de instabilidade. |
| Medido em | Data e horário em que a leitura foi coletada. Permite acompanhar evolução do sinal ao longo do tempo. |
¶ 🎯 Aplicação para o Time de Suporte
As Leituras de Potência são utilizadas para:
- Detectar variações de sinal que afetam navegação
- Identificar degradação gradual da fibra
- Encontrar conectores sujos ou mal conectorizados
- Diagnosticar quedas intermitentes
- Verificar coerência entre ONU RX e OLT RX
- Validar se o sinal permanece estável após uma movimentação ou manutenção
¶ 🔍 Exemplos de Análises Importantes
¶ ✔ ONU RX variando entre leituras
Pode indicar:
- Fibra danificada
- Conector com mau contato
- Splitter sobrecarregado
- Porta PON com ruído
¶ ✔ OLT RX muito diferente do ONU RX
Diferenças grandes podem apontar:
- Problemas no transmissor da ONU
- Atenuação irregular
- Conector da OLT sujo
¶ ✔ Leitura “0 dBm”
Pode significar:
- Falha na OLT ao coletar leitura
- ONU não reportou o valor
- Porta com leitura temporariamente indisponível
¶ 📝 Resumo Final
O quadro Leituras de Potência é essencial para acompanhar a saúde óptica da conexão.
Ele permite detectar anomalias antes que virem quedas, validar manutenção em campo e monitorar o comportamento da ONU ao longo do tempo.
